Радиолавка. 1928 год.
…Сегодня 2 мая 1928 года. Вчера ходил на первомайскую демонстрацию в нашем селе. У избы-читальни был митинг, стояла радиопередвижка. Вначале она передавала речь председателя колхоза, а затем – все слушали Москву. Многие видели радио впервые, удивлялись очень. А я читал в газете, что в нашей стране уже четыре года существует Общество друзей радио. Там в кружках народ паяет приемники. |
|
Месяц назад приятель показал мне журнал "Радиолюбитель", а в нем - статья, как собрать свой детекторный радиоприемник. С тех пор-то я и "заболел", и желание иметь приемник не покидает меня. В журнале было написано, что некоторые детали можно сделать самому. Например, постоянный конденсатор можно свернуть из фольгованной бумаги от чайной пачки, а сопротивление - "нарисовать" мягким карандашом на полоске ватманской бумаги. Клеммы получаются из гвоздей и шурупов. Даже кристалл для детектора можно сплавить самому в наперстке. Но наше село находится недалеко от районного центра, а там есть радиолавка в торговых рядах, недалеко от городского базара. И я отправился туда в поисках готовых деталей. |
|
Первое, что я там увидел, был сверкающий никелированными глазкАми фабричный детекторный приемник. На этикетке написано – “П-2”. Такой красивый! Но… у меня безнадежно не хватает денег на его покупку. Так что – лучше сразу перейти к прилавку с радиодеталями. |
 Панель приемника П-2. |
|
Так, что нужно для приемника… “Конденсатор бумажный или слюдяной – 2 штуки”. Вот бумажные. Вся их конструкция хорошо видна – пачка чередующихся слоев бумаги и фольги стянута медными скобами. Но продавец не советует их покупать – говорит, устаревшая модель, уж года три ими торгуют. |
А вот – поновее, слюдяные, на Московском дроболитейном заводе сделанные. ЧуднО! Такой завод – и вдруг: радиодетали! |
|
|
И - самые новые, завода Козицкого в Питере. Конструкция та же, что и у бумажных, но изолятор лучше. Возьму пару, разной емкости. Тем более – продавец сказал, что их скопировали у "Телефункена", а это – фирма! |
|
|
Теперь – сопротивления. Ух, сколько разных! Сопротивления Волькенау, Катунского, Каминского, треста “Мостремас” и какого-то завода № 1 Наркомата тяжелой промышленности… Мне вначале вот это понравилось, с угольным стерженьком в стеклянной трубочке, хотел купить. Продавец сказал, что сделано оно наподобие сопротивлений шведской фирмы “Леве”, но к нему для монтажа еще нужны специальные зажимы, да и контакт будет неважный. |
 Зажимы для монтажа деталей. 1920-е годы. |
| Нет – лучше уж купить Каминского, и название родное, и паять можно. Они и помощнее будут. Керамика все-таки, проводящий слой поверху. | |
|
Вот детекторы. Хоть и заводские, да придется с ними повозиться. Пыль на кристалл налетит – спиртом протри, да еще хорошо бы кристалл иногда раскалывать – на свежем сколе больше активных точек с хорошим приемом. Вот если бы кристалл в трубочку стеклянную спрятать, да не выпускают пока еще таких детекторов. |
 Кристаллический детектор ДС-4 закрытой конструкции. Воронежский завод "Электросигнал", начало 1930-х годов. |
В журнале читал, что в Америке уже появились “постоянные” детекторы – “вестекторы” фирмы “Вестингауз”. Ничего, у нас тоже скоро появятся. Название премудрое, а на деле - просто меднозакисные вентили. |
|
Теперь надо подумать о мелочах – переключателях, гнездах, клеммах всяких. Чтобы с гвоздями да шурупами не возиться. Вот и они. Гнезда резьбовые – как раз под стандартные вилки наушников. |
|
|
Провода антенны и заземления будем под клеммы крепить, вот такие, со специальным шипом для крепления на деревянной панели. |

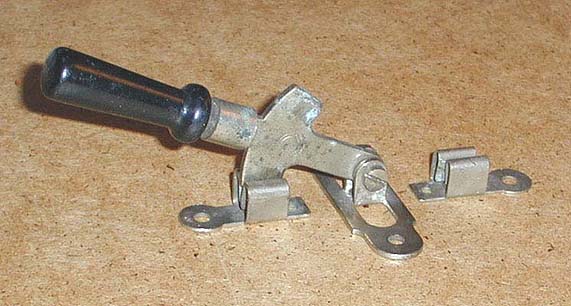

А это что? … “Грозовой переключатель”. Это, я читал, чтобы антенну уличную во время грозы заземлять. А то молния может и приемник повредить, и вообще – пожару наделать. Ладно, обойдемся пока без переключателя. Авось не ударит молния, да и антенна у меня невысоко. |
|
|
Ах да, ручки еще нужны. Вот такие, большие, со шкалой, почти во всех фабричных приемниках красуются. Дороговаты. Возьмем вот эту, деревянную, с жестяной стрелкой. |
|
|
Да, чуть не забыл про переключатели. |
|
|

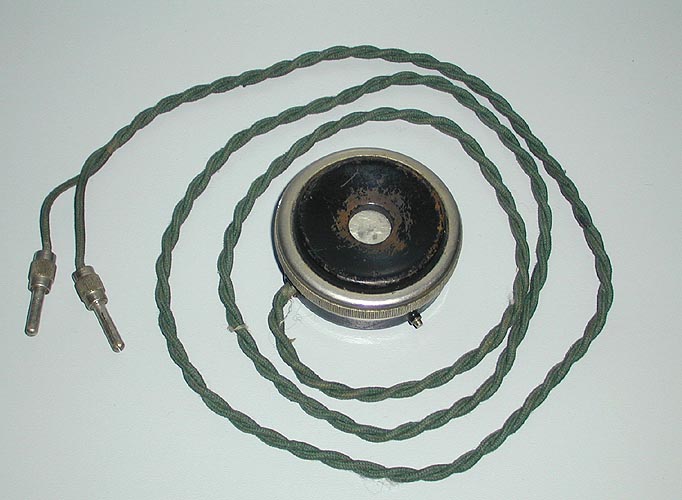

Наушник у меня уже есть, правда – "одноухий". Для радиоточки домашней он ничего, а для приемника… Тиховато будет слышно в нем, "одно ухо хорошо, а два - лучше"… Ладно, со временем обновим. |
| А приемник-то мой заработал в конце концов!!! Вот радости-то было, и у меня, и у домашних! | |
В
лавку ходил и там
фотографировал: |
